Composants de réducteur de transmission
>
|
| Lieu d'origine | JIANGSU CHINE |
| Nom de marque | Guangda |
| Certification | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

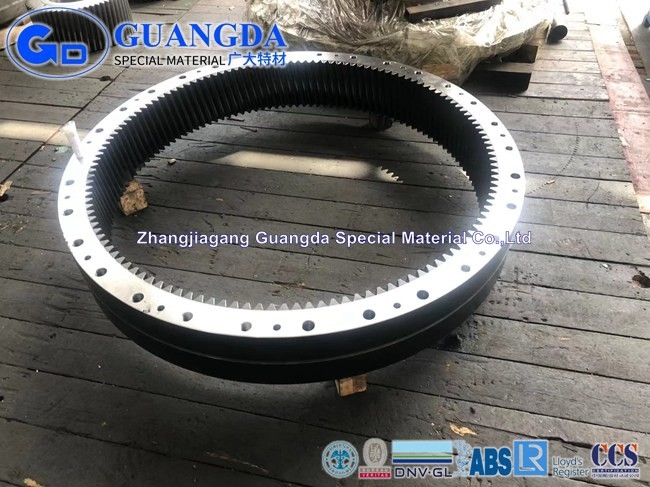

Couronne interne de haute précision adaptée aux besoins du client pour boîte de vitesses planétaire
Pièces forgées d'éoliennes pour 42CrMo4 Composition chimique
| Standard | Nom de destination de l'acier | Numéro | C | Si | Mn | P | S | Cr | mois | Ni |
| EN10083 | 42CrMo4 | 1,7225 | 0,38-0,45 | ≤0.4 | 0,60-0,90 | ≤0,025 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
| EN10083 | 42CrMoS4 | 1,7227 | 0,38-0,45 | ≤0.4 | 0,60-0,90 | ≤0,025 | 0,02-0,04 | 0,90-1,20 | 0,15-0,30 | - |
| Standard | Désignation de l'acier | Numéro | C | Si | Mn | P | S | Cr | mois | Ni |
| EN10250 | 42CrMo4 | 1,7225 | 0,38-0,45 | ≤0.4 | 0,60-0,90 | ≤0,035 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
Pièces forgées pour éoliennes Spécification des engrenages de précision
| Engrenages internes et cannelures internes | |||
| Fraisage | Mise en forme | Meulage des dents | |
| DO maximale | 5000mm | 2400mm | 5000mm |
| Largeur maximale du visage | 2200mm | 1100mm | 2200mm |
| Module maximum | M35 | M24 | M35 |
| Niveau AGMA/niveau DIN | DIN3962 CLASSE 8 | DIN3962 CLASSE 8 | DIN3962 CLASSE 4 |
| Finition de la surface de la dent | Ra3.2 | Ra3.2 | Ra0.4 |
| Angle d'hélice maximum | +30°/-45° | 0° | ±45° |
Types d'engrenages de précision
| |
Engrenage planétaire Les engrenages planétaires, également appelés trains d'engrenages épicycloïdaux, sont utilisés dans des applications complexes qui nécessitent une transmission de couple en douceur, telles que les transmissions et les transmissions automobiles.L'engrenage droit utilisé par les engrenages planétaires est appelé un "éperon solaire", qui est entouré de plus de trois engrenages extérieurs appelés engrenages planétaires. |
| |
Engrenage interne Les engrenages planétaires, également appelés trains d'engrenages épicycloïdaux, sont utilisés dans des applications complexes qui nécessitent une transmission de couple en douceur, telles que les transmissions et les transmissions automobiles.L'engrenage droit utilisé par les engrenages planétaires est appelé un "éperon solaire", qui est entouré de plus de trois engrenages extérieurs appelés engrenages planétaires. |
| |
Engrenage droit L'engrenage droit, également appelé engrenage à coupe droite, est le type d'engrenage le plus simple disponible.A flancs droits le long de l'axe de la roue dentée, avec des dents droites alignées avec l'axe.D'autres types d'engrenages droits transmettent le mouvement et le couple latéralement grâce à la compatibilité avec d'autres engrenages alignés parallèles.Ces engrenages sont des composants principaux des engrenages planétaires. |
| |
Engrenage cannelé Les engrenages cannelés sont soit cylindriques, soit en forme de tige avec des dents droites qui leur permettent de transmettre le mouvement latéralement en s'ajustant à l'intérieur de dispositifs ou d'engrenages internes. |
| |
Engrenage hélicoïdal Les engrenages hélicoïdaux sont des engrenages à rotation rapide capables de supporter de lourdes charges efficacement et en douceur.Ils comportent des dents inclinées vers l'axe de l'arbre et positionnées comme une hélice, d'où le nom.Plus silencieux que de nombreux autres engrenages, y compris les engrenages droits, les engrenages hélicoïdaux sont populaires dans les applications qui présentent à la fois des charges radiales et des charges axiales. |
| |
Engrenage à double hélice Les engrenages à double hélice sont un type d'engrenage hélicoïdal qui a deux faces hélicoïdales l'une à côté de l'autre avec un espace entre elles.Les angles d'hélice sur chaque face sont identiques mais opposés.L'utilisation d'un jeu d'engrenages à double engrenage hélicoïdal réduit les charges axiales et permet un chevauchement encore plus important des dents et un fonctionnement plus fluide. |
Avantage central pour les engrenages de précision-Chaîne d'approvisionnement terminée
| Fonte | Capacité de fusion 500 000,00 tonnes/an .Avec sa propre ligne de fusion d'acier au carbone, d'acier inoxydable, d'acier allié et d'acier spécial. |
| Forger | Capacité de forgeage 300 000,00 tonnes/an .Avec nos propres presses à forger professionnelles 5000 tonnes, 4500 tonnes, 4000 tonnes, 3600 tonnes, 2000 tonnes, 1000 tonnes et machines de laminoir à anneaux et pourrait fabriquer nous-mêmes l'ébauche de forgeage. |
| Usinage d'ébauche | Tournage, fraisage, ennuyeux différents types d'équipements d'usinage grossier plus de 100 ensembles |
| Usinage de précision | Avec l'équipement le plus avancé et le plus moderne de PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi d'usinage de précision, y compris le façonnage des engrenages, le taillage des engrenages, le meulage des engrenages, etc. |
| Ligne de traitement thermique | Avec son propre équipement professionnel pour le traitement thermique pour le recuit, la normalisation, le revenu, le QT, le recuit isotherme, le soulagement du stress, la nitruration, la cémentation, la cémentation, etc. |
| Traitement de surface | Installations de revêtement avancées telles que le nettoyage à haute pression, le sablage et la projection thermique.Capacité complète de traitement de surface. |
| Inspection | UT, MT, avec instrument de mesure d'engrenage Gleason et détecteur à trois coordonnées Hexagon |
À propos de Guangda
Guangda est l'un des principaux fabricants d'engrenages en Chine. Nous fabriquons différentes tailles d'engrenages pour différentes applications sur plusieurs plates-formes.nous avons l'expérience et les ressources nécessaires pour répondre aux exigences de votre entreprise.Vous pouvez compter sur nos ingénieurs et nos équipes de contrôle qualité pour fabriquer les engrenages personnalisés de haute qualité dont vous avez besoin.
Nous nous engageons à dépasser vos besoins en technologie de fabrication d'engrenages du début à la fin.Que votre projet nécessite des services tels que la conception complète, le prototypage, la pré-production et la production d'engrenages, Gear Motions possède l'expertise nécessaire pour gérer chaque étape du processus de fabrication d'engrenages afin de répondre à vos besoins.
Tous les produits sont fabriqués avec l'équipement le plus avancé et le plus moderne de PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi et une équipe technique efficace mettant l'accent sur une production rentable. Guangda poursuit l'excellence et l'innovation avec un contrôle de qualité strict et la technologie la plus avancée. dans l'industrie.
Guangda a une coopération profonde et longue avec NGC, Voith, Flender et ZF pour la fourniture des pièces de boîte de vitesses.Sur le marché chinois, l'acier pour engrenages d'éoliennes de Guangda se classe au premier rang en Chine pour la capacité, la qualité et la part de marché. Et Guangda est le plus grand fournisseur des trois principaux clients mondiaux NGC, ZF et Siemens pour les pièces de boîte de vitesses.
Couronne dentée, couronne dentée de boîte de vitesses, couronne dentée, couronne dentée, couronne dentée, couronne dentée intérieure
Couronne de pièces d'entraînement final d'excavatrice de haute qualité
Couronne dentée pour réducteur planétaire
Couronne interne de haute précision personnalisée pour réducteur planétaire
Anneau denté interne de l'énergie éolienne
