Forgeage de turbines
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Guangda |
| Certification | DNV, BV, Rina, ISO, GL, ABS, LR,CCS |

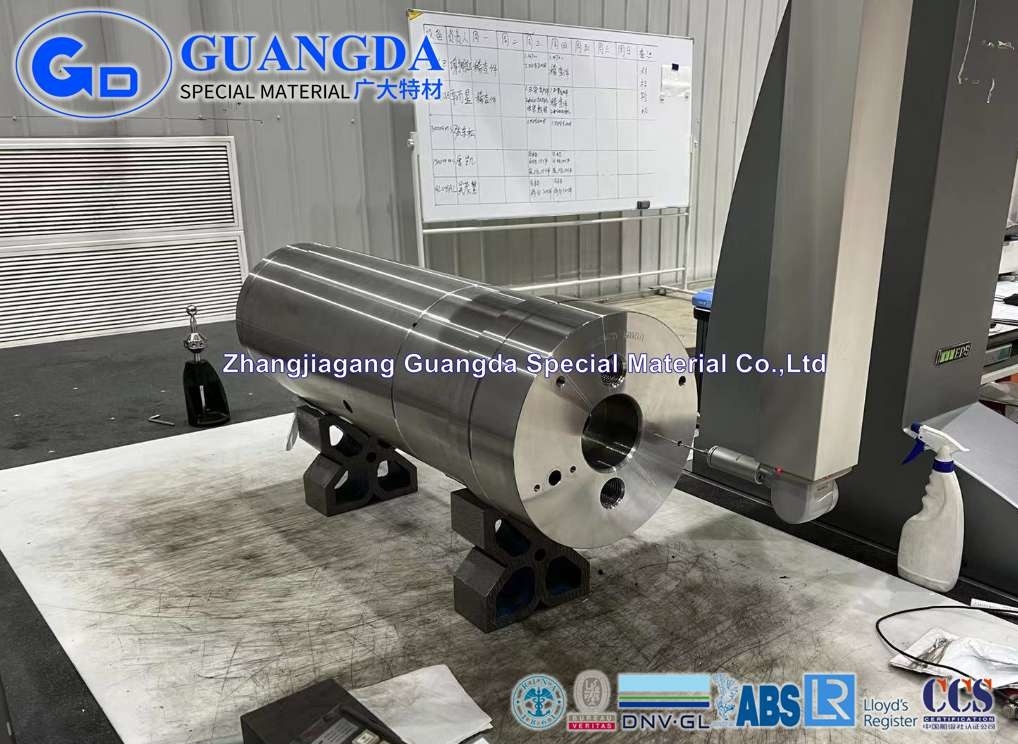

Fabricant d'axes de précision d'axe de transport d'énergie d'arbre d'entraînement de boîte de vitesse
Un arbre d'entraînement, un arbre d'entraînement, un arbre d'entraînement, un bout d'arbre (anglais australien), un arbre porte-hélice (axe d'appui vertical), ou un axe de cardan (après Girolamo Cardano) est un composant pour transmettre la transmission mécanique et le couple et la rotation, habituellement employé pour relier d'autres composants d'une boîte de vitesse qui ne peut pas être reliée directement en raison de la distance ou de la nécessité de tenir compte du mouvement relatif entre elles.
Comme les transporteurs de couple, arbres d'entraînement sont sujets à l'effort de torsion et de cisaillement, équivalent à la différence entre le couple d'entrée et la charge. Ils doivent donc être assez forts pour supporter l'effort, tout en évitant trop le poids supplémentaire comme qui augmenterait à leur tour leur inertie.
Pour tenir compte des variations de l'alignement et la distance entre l'entraînement et les composants conduits, les arbres d'entraînement incorporent fréquemment un ou plusieurs joints universels, accouplements de mâchoire, ou joints de chiffon, et parfois un joint commun ou prismatique cannelé.
Description de pièce forgéee de turbine de vent
| Application | Turbine d'énergie éolienne, boîte de vitesse d'énergie éolienne |
| Catégorie en acier | 42CrMo4 |
| Fonte | EAF+IF+VD |
| Grosseur du grain | ≥5 |
| UT | SEP1921, EN10228-3 C/c D/d |
| Traitement thermique | Normal, queching et gâchant, détente (si nécessaire) +others |
| État de la livraison | Rugueux, demi-complet, de finition |
| Norme | EN10250, EN10083, SEW550 etc. |
| Equiment | presse à mouler 5000T |
| Forge du rotio | ≥5 |
Turbine de vent forgeant la composition chimique
| Nom en acier de desination | Nombre | C | SI | Manganèse | P | S | Cr | MOIS | Ni |
| 42CrMo4 | 1,7225 | 0.38-0.45 | ≤0.40 | 0.60-0.90 | ≤0.035 | ≤0.035 | 0.90-1.20 | 0.15-0.30 | - |
Axes utilisés pour l'autre industrie
Turbine de vent forgeant l'autre matériel que nous pourrions fournir
| Type | Matériel |
| Acier au carbone | C15, C22, C25, C30, C35, C40, C45, C50, C55, C60, S355J2G3 etc. |
| Acier allié | 25CrMo4,42CrMo4, AISI4130, AISI4140, AISI4150,34CrNiMo6,30CrNiMo8,31CrMoV9, 18CrNiMo7-6,16MnCr5,20MnCr5,51CrV4,20MnCr5,20CrMnMoH etc. |
| Acier inoxydable | 630 17-4PH, 630 17-7PH, 632 15-7MoPH, XM12 15-5PH, 2205,2507, F55,2205 etc. |
| Usinez et mourez acier | H11-1.2343, H13-1.2344, 1,2738, 1,2718, 1,2343, 1,2312, XPM, 80, DVA etc. |
| Acier spécial | GH2132, GH3030, GH3128, GH4145, GH4169, GH4080, Inconel600, Inconel601, Inconel625, Inconel718 N07718/GH4169, Inconlex - 750, Incoloy800H, Incoloy825, Incoloy901, Incoloy925, Incoloy926 etc. |
Guangda est un principal et intégré fabricant en acier de la fusion, la forge, moulant, traitement thermique à la fabrication futée de précision. Nous pourrions fournir les pièces de finition approximatives de blanc ou de semi-finissage ou de précision pour l'industrie d'énergie éolienne.
Guangda se concentrent principalement sur de nouvelles pièces d'énergie éolienne d'énergie telles que de grands bâtis de turbine de vent de reflux, pièces forgéees de turbine de vent et la boîte de vitesse parts.60% de turbine de vent de nos affaires sont pour des pièces d'énergie éolienne. NGC, Flender, Changhaï électrique, CRRC, ZF, Mingyang, DEC, Windey sont tous les longs clients de coopération de Guangda dans l'industrie de vent.
Basé sur la solution globale puissante, les utilisations de Guangda ont avancé la fusion, la forge, la technologie de traitement thermique et la technologie transformatrice en métal pour relier en amont et en aval le système industriel.
Selon les différentes exigences des clients pour des produits, nous fournissons à des utilisateurs la conception de produits intégrée, le traitement, l'assemblée et d'autres services, et fournissons à des clients les solutions et la maximisation globales de valeur.
| Pièces de moulage de turbine de vent | Hub de rotor, transporteur de tête de nacelle, transporteur principal, axe principal, douille d'axe, bras de couple, cadre de Shell, base de soutien, embase de lacet, transporteur de planète, couverture, vue, anneau, pièce de connexion de tour, pièce de connexion de nacelle, toutes sortes de pièces de structure pour les turbines de widn. |
| Turbine de vent forgeant des pièces | Axe, bride de bride, de lacet, pièces principaux etc. de réducteur roulé d'anneau, de brides, de transmission. |
| Pièces de réducteur de transmission de turbine de vent | Serrez à la clé dynamométrique le bras, l'axe de planète, l'axe de Sun, l'engrenage planétaire, la vitesse interne, le transporteur de planète, le couvercle de boîte etc. de vitesse. |
| Type de produits | 2MW 3MW 3.2MW 3.6MW 4MW 4.5MW 5MW 5.5MW 6.25MW 7MW 8MW 8.3MW 11MW 12MW 16.6MW etc. |
Capacité de fabrication de Guangda
| Chaîne d'approvisionnements réalisée | Guangda est un principal et intégré fabricant en acier de la fonte, la pièce forgéee, traitement thermique à la fabrication futée de précision. |
| Contrôle de qualité | Guangda a réalisé l'approvisionnement de processus complètement entier des matières premières aux produits finis pour l'axe de turbine de vent. |
| Produits principaux | énergie éolienne, puissance hydro-électrique, thermique, de nucler), fraisage, pétrole et gaz, équipement de expédition, machine de pression, machines, militaires, industries aérospatiales. etc. |
| Capacité annuelle |
200000 PCs |
| Base de clients | Coopérez avec la plupart des 10 fabricants supérieurs de turbine de vent du monde et de fabricants à extrémité élevé principaux mondiaux de turbine de vent autre à établir une bonne coopération stratégique. |
| Société énumérée | Capacité forte de recherches scientifiques, force pour l'expérience du marché et service à la clientèle. |
| Certificat | Le PED, DNV, la BV, Rina, OIN, GL, ABS, la LR etc. |
Arbre d'entraînement de boîte de vitesse
Axe de transport d'énergie
Axes de précision
